ELECTRODUCTOS DE DISTRIBUCIÓN (PLUG-IN)

Los electroductos tipo  distribuidor  (Feeder), son ductos con  barras de cobre o aluminio, para llevar energía eléctrica distribuida  a lo  largo  de la ruta  con  derivaciones intermedias,  conocidas  como  (Tap-off)  en donde  se insertan o enchufan  cajas   de salida con sus respectivas protecciones eléctricas.

  • Los electroductos Energy Way  de distribución se fabrican para corrientes desde 400 a 3.200 Amp. con  2 o 3  salidas en los tramos  de 3.000 mm.
  • No  manejamos  ductos  de  distribución, en corrientes  de  4.000  a  6.000 Amp.  por  limitaciones técnicas, como  el nivel de corto circuito que manejan estos  electroductos.
  • La longitud estándar de fabricación de los tramos es de 3.100 mm; y su avance en la ruta es de 3.000 mm por cada tramo.
  • La principal  ventaja  de las  cajas  enchufables, adicional a distribuir energía en la ruta, es la de poderse insertar o conectar, con el electroducto  energizado.
  • Los electroductos Energy  Way tienen nivel de aislamiento de 1.000 Vol; y tensión de funcionamiento de hasta 800 vol.
  • Su grado de protección, es IP55; y su resistencia al impacto es IK10.
  • Un electroducto tipo alimentador  (Feeder), se puede conectar con un electroducto tipo distribución (Plug-in) de la misma capacidad de  corriente; por lo que se puede hacer combinaciones para lograr hacer distribución de energía.
  • En la linea  de Energy Way   tenemos  cajas de salida  enchufables  hasta  630 Amp.;  Cuando  tenemos  la necesidad  de hacer una salida de mayor corriente,  disponemos de las Tees con reducción;  así  de un electtroducto de 3.200 Amp. podemos hacer una salida  de 1.250 Amp.  con un  alto  grado de  confiabilidad;  la desventaja  es  que no se puede hacer la conexión con el electroducto energizado.
DUCT + CAJA SALIDA 2
Electroducto de distribucion (Plug-in)
DUCTO + CAJA SALIDA 4
Electroducto de distribucion (plug-in)
CAJA DE SALIDA 20
Caja enchufable (Plug-in) Lado posterior
CAJA DE SALIDA 22
Caja enchufable (plug-in) Lado frontal
CJA DE SALIDA 1
Caja enchufable (Plug-in) lateral abatible

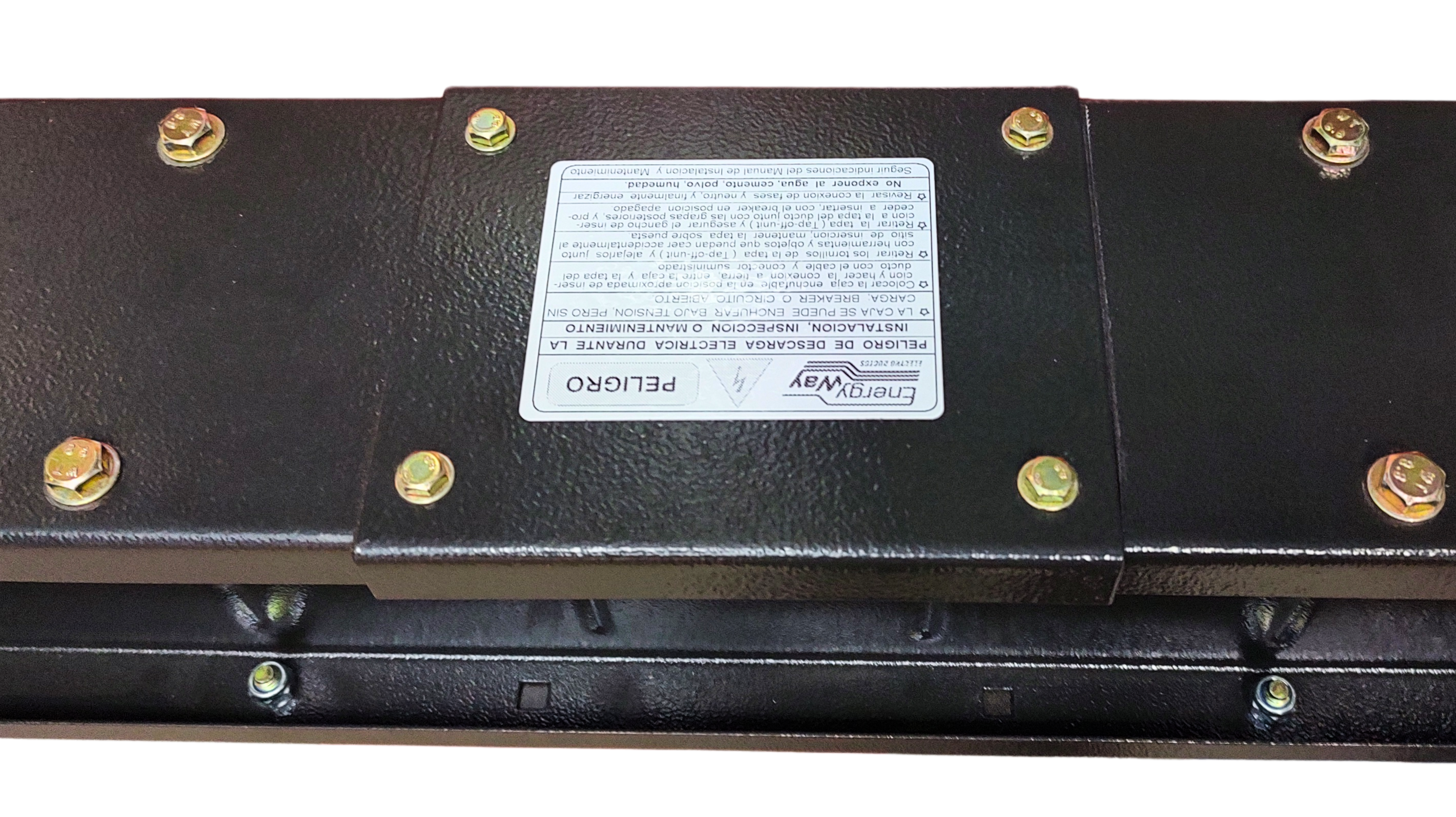

DISTRIBUCION 1
Tapa (Tap-off) punto de insercion de la caja
DISTRIBUCION 2
Caja en posicion de insercion
DISTRIBUCION 3
Caja enchufable instalada
DISTRIBUCION 4
detalle de la grapa de fijacion
